A WPC根太 床、デッキ、天井、または壁パネル システムの荷重を支え、分散するために、梁、壁、柱などの主要な支持体の間を走る水平構造部材です。デッキおよび被覆材の建設では、根太が二次フレーム層を形成します。根太は主な支持構造の上、仕上げ表面材の真下に位置し、すべての生きた荷重と死んだ荷重を一次フレームに下方に伝達し、次に地面または建物の構造に伝達します。

ジョイストは、深さと幅の比率によってこの荷重分散を実現します。垂直方向の寸法が大きい根太は、同じ材料を平らに置いた場合よりもはるかに効果的に曲げに耐えます。標準的なデッキ根太が端に設置されるのはこのためです。根太が深くなるほど、荷重がかかったときのスパン中央のたわみに対する抵抗力が大きくなります。 根太の深さは最も重要な寸法です 床材またはデッキ材の用途にサブフレームを指定する場合。

クイックコネクト設計の特徴

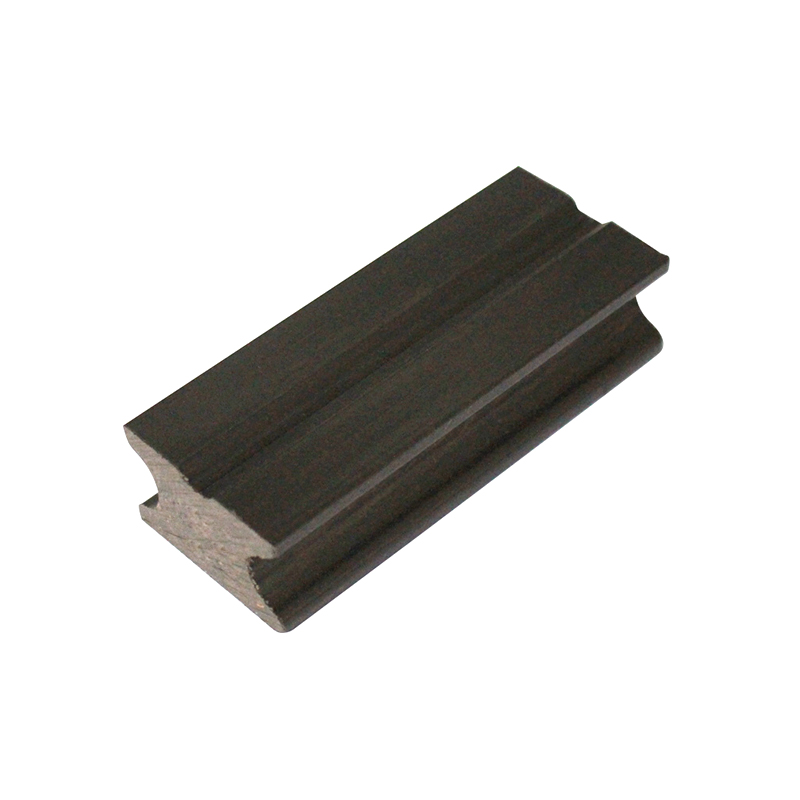

最新のジョイスト、特に WPC および押し出しアルミニウム プロファイルは、その長さに沿って一体化された溝、チャネル、または突起を備えて製造されています。これらの機能は複数の機能を同時に果たします。デッキクリップとボードエッジの機械的な位置合わせポイントを提供し、設置中にフレーム部材間の一定の間隔を確保し、一部のシステムでは隣接する梁を連結して横方向の剛性を高めることができます。このクイック接続ジオメトリ 設置時間を 20 ～ 30% 短縮します すべての固定点に手動でマーキングと穴あけを必要とする従来の木造フレームと比較して。

根太の材質の比較: 木材、WPC、金属

3 つの主要なジョイスト材料はそれぞれ、構造性能、耐環境性、コスト、持続可能性の資格の明確な組み合わせを提供します。特定の用途や環境に適した材料を選択することは、デッキや床材のプロジェクトにおいて最も重要な決定の 1 つです。

無垢材ジョイスト

無垢材 WPC根太s 住宅用サブフレームとして伝統的に選択されており、低コスト、現場での切断の容易さ、可用性の高さにより、現在でも広く使用されています。マツやトウヒなどの構造用針葉樹種が最も一般的で、通常は地面との接触または地上での屋外使用に適した危険等級を達成するために防腐剤で加圧処理されて供給されます。換気の良い地上用途で適切に指定された処理済みの梁を使用すると、耐用年数は 15～25歳 。ただし、処理された木材であっても、長時間の湿気への曝露、不十分な換気、昆虫の攻撃に対して脆弱であり、適切に設計されていないサブフレームではこの寿命が大幅に短くなる可能性があります。

WPC (木材プラスチック複合材) ジョイスト

WPC 根太は、木材繊維と熱可塑性ポリマー (通常はポリエチレンまたはポリプロピレン) の混合物を中空または中実の形状に押し出すことによって製造されます。その結果、木材の加工性と温熱快適性と、プラスチックの耐湿性、寸法安定性、耐腐食性を兼ね備えた根太が誕生しました。 WPC ジョイストは腐ったり、膨張したり、裂けたりすることがなく、化学防腐処理も必要としないため、屋外のデッキ、湿潤エリアの床材、および長期間の湿気への曝露が避けられない屋上の設置に最適です。屋外用途における高品質 WPC ジョイストの期待耐用年数は次を超えています。 25～30年 最小限のメンテナンスで。

金属ジョイスト: アルミニウムおよび亜鉛メッキ鋼

アルミニウムジョイストは、一般的なジョイスト材料の中で最も高い強度対重量比を実現し、塩気にさらされる沿岸地域などの屋外環境においても腐食の影響をまったく受けません。中空アルミニウム押出材は、設置作業者 1 人で扱えるほど軽量でありながら、橋渡しするのに十分な剛性を備えています。 支持点間最大1,200mm 標準的な住宅荷重の下で大きなたわみはありません。亜鉛メッキ鋼ジョイストはさらに高い耐荷重を提供し、スパン長または課せられる荷重がアルミニウムまたは WPC プロファイルの実用範囲を超える商業および産業用途で使用されます。どちらの金属タイプも耐用年数は次のとおりです。 40年 優れたデザインのインスタレーションで。

根太の間隔: デッキの性能を決定する重要な寸法

根太の間隔 (隣接する平行な根太の間の中心間の距離) は、各デッキボードが橋渡ししなければならない支持されていないスパンの量を直接制御します。この寸法を正しくすることは、足元がしっかりしていて、荷重がかかってもたわまず、時間が経ってもボードがたわまないデッキの基本です。

複合デッキの標準間隔ガイドライン

ほとんどのコンポジットおよび WPC デッキボードはジョイストに対して垂直に設置されます。 根太 の間隔 中心間400 mm が標準仕様です。この間隔は、一般的な住宅用活荷重 1.5 ～ 2.0 kPa の下で、幅 140 ～ 150 mm のほとんどの複合ボードのスパン定格を満たします。ボードの端とスパンの中間で 2 枚のボードが突き合わせて結合する点では、下のジョイストは次のようにする必要があります。 倍増した — 2 つの根太を並べて — 終端ボードの両端に同時に完全な支持力を提供します。

斜めに設置する場合の間隔の縮小

デッキボードを根太方向に対して 45°で設置すると、サポート間の各ボードの有効スパンは約 1.41 (√2) 倍に増加します。同等の構造性能を維持するには、梁の間隔を 400 mm から 400 mm に減らす必要があります。 中心間300 mm 複合基板の斜め設置用。斜めのレイアウトで根太の間隔を狭めないことは、最も頻繁に観察されるサブフレームの仕様ミスの 1 つであり、その結果、ボードのたわみが顕著になり、足裏の表面が柔らかくまたは弾むように感じられます。

壁パネルおよび天井用途の間隔

壁被覆および天井用途の場合、根太の間隔は、活荷重によるたわみではなく、パネルの幅と被覆システムの固定要件によって決まります。 WPC 壁被覆材の一般的な水平バテン (ジョイスト) 間隔は次のとおりです。 垂直方向 300 ～ 400 mm これにより、各被覆ボードがその長さに沿って少なくとも 3 点で確実に支持されます。これにより、ボードの反りが防止され、すべての支持点で一貫したクリップまたはネジの係合が保証されます。

WPC 根太とグリーンビルディング: 環境上の利点

グリーン建材への移行により、WPC ジョイストは持続可能な建設実践の中心となっています。その環境認証は、原材料の調達から耐用年数終了の廃棄に至るまで、材料のライフサイクル全体にわたって重要です。

• リサイクルされたコンテンツ: WPC 根太の木質繊維成分は通常、産業廃棄物製材所の残渣または埋め立て地からの材料を転用した再生木材から調達されます。プラスチックのマトリックスには、消費者の包装の流れから回収されたリサイクルされたポリエチレンまたはポリプロピレンが組み込まれていることがよくあります。
• 化学保存料不使用: 圧力処理された木材とは異なり、WPC ジョイストは屋外耐久性を実現するためにクロム化ヒ酸銅 (CCA)、クレオソート、その他の防腐剤を必要としません。これにより、防腐剤が設置場所の周囲の土壌や地下水に浸出するリスクが排除されます。
• 低 VOC 排出量: 高品質の WPC ジョイストは、ホルムアルデヒドやその他の揮発性有機化合物の低排出基準に準拠しており、室内の床材や壁の用途で健康的な室内空気の質をサポートします。
• 耐用年数が終了した後のリサイクル可能性: 耐用年数が終了した WPC 根太は、再粒状にして新しい WPC 製品に再加工することができ、閉ループの材料サイクルの一部となります。これは、LEED や BREEAM などのグリーン ビルディング評価制度の重要な基準です。
• 交換頻度の低減： 未処理の木材と比較して WPC の耐用年数が長いということは、建物の寿命全体にわたって交換サイクルが少なくなり、時間の経過とともにサブフレーム材料に含まれる総炭素量が減少することを意味します。

ジョイストのサイズ設定: 適切な寸法を選択する方法

ジョイストの寸法 (中空プロファイルの深さ、幅、壁の厚さ) は、サポート間のスパンと予想される荷重に一致させる必要があります。ジョイストのサイズが小さすぎると、デッキが過度にたわみます。特大の WPC根太s 材料を無駄にし、構造に不必要な重量を加えます。

デッキ用途の一般的な根太プロファイル

これらの数値は、標準的な住宅の活荷重を示しています。 1.5～2.0kPa 。商業用途、車両が出入りするエリア、または上記の値を大幅に超えるスパンの場合、構造エンジニアは設置を進める前に根太の仕様を確認する必要があります。

床材、壁、天井システム全体へのジョイストの適用

ジョイストはデッキのサブフレームに最も一般的に関連付けられていますが、その構造機能と水平調整機能により、幅広い屋内および屋外の表面設置に不可欠なものとなっています。

フローリングとデッキのサブフレーム

屋内の床材と屋外のデッキの両方で、根太はボードが固定される主な表面を作成します。垂直荷重を歩行面から下の支持構造に伝達し、正しく水平にされると、完成した床が必要な公差まで平らになることが保証されます。通常は、 任意の 3 m スパンで ±3 mm 高品質の複合デッキの設置に。高床用途では、傾いた床や平坦でない下地の上でも水平な表面を実現するために、ジョイストを調整可能な台座で支持することができます。

壁パネルと被覆材の当て木

壁面に水平に設置し、 WPC根太s 構造壁と外装パネルの間に通気性のある空洞を作り出す当て木として機能します。この空洞は、外壁システムの湿気管理にとって重要です。この空洞により、外装材の裏側に浸透した水を、構造物に閉じ込められるのではなく、下方に排出し、基部から逃がすことができます。 WPC 壁被覆材の場合、 最小 20 mm のキャビティ深さ 適切な換気を提供し、湿気の蓄積を防ぐために推奨されます。

天井グリッドシステム

天井用途では、ジョイストまたは胴縁ストリップが主要な天井構造に対して垂直に固定され、天井パネルまたはボードに平らで水平な固定面が提供されます。 WPC およびアルミニウムの形材は、その寸法安定性により、この用途では木材よりも好まれることが増えています。バスルームや業務用キッチンなどの高湿度環境にある木材の天井当て木は、時間の経過とともに湾曲したりねじれたりして、目に見えて不均一な天井表面が生じる可能性があります。

ジョイストを購入する際に考慮すべき重要な要素

複数の材料タイプ、サイズ、プロファイル形状が利用できるため、適切な根太を選択するには、注文前にプロジェクト固有のいくつかの要素を評価する必要があります。

• 環境に対する材料の耐久性: 根太の材質を露出条件に合わせてください。屋外または濡れた場所での用途には WPC またはアルミニウム。コストの制約が長期的なパフォーマンスの優先事項を上回る場合にのみ処理された木材。商業用重荷重用のスチール製。
• 断面寸法: ジョイストの深さが、意図した間隔で必要なスパンに対して適切であることを確認します。重要な構造用途については、経験則に頼るのではなく、メーカーのスパン表を参照してください。
• 表面仕上げとクリップの互換性: 隠しデッキクリップを使用する場合は、根太の表面仕上げと幅がクリップの固定ネジと互換性があることを確認してください。一部のクリップ タイプでは、最小ジョイスト幅が必要です。 40mm 適切なネジ端の距離を確保するために。
• 真直度と製造公差: 根太の長さに沿って大きな反りやねじれがあると、サブフレームを水平にすることが非常に困難になります。最大弓形の根太を指定してください 長さ2mあたり3mm 設置前に配送品を検査します。
• 長さと無駄の許容範囲: 標準的な根太の長さは通常 2,400 ～ 6,000 mm です。カットの無駄を最小限に抑えるレイアウトを計画し、発注します。 10% 追加素材 端切れや検査で欠陥があったために拒否された部品をカバーするため。
• 環境認証: グリーンビルディング評価を対象とするプロジェクトの場合、根太材が関連する認証（木材の場合は FSC または PEFC、WPC のリサイクル含有量宣言、炭素会計目的の EPD（環境製品宣言）データ）を取得していることを確認してください。

ジョイストに関するよくある質問

WPC ジョイストは木製デッキボードと一緒に使用できますか、それとも複合ボードのみに使用できますか?

WPC ジョイストは、木材、複合材、および PVC デッキボードと完全に互換性があります。根太の材質とボードの材質は独立した選択です。重要なのは、根太の表面が平らであること、間隔がボードのスパン定格に適合していること、そして固定方法 (クリップまたは面ネジ) がボードのプロファイルに適切であることです。 WPC ジョイストと広葉樹ボードを混合するのは、メンテナンス不要のサブフレームの耐久性と天然木材の外観を組み合わせる一般的なアプローチです。

根太はデッキボードに対してどのような方向に配置されるべきですか?

ジョイストは実行する必要があります デッキボード方向に対して垂直 すべての標準インストールで。この向きにより、各ボードは根太が交差するたびにその幅に沿って確実に支持されます。根太をボードと平行に設置すると、ボードがその長さに沿って完全にサポートされない状態になり、構造上の破損状態になります。多方向またはフィーチャーデッキパターンの場合、複数の方向に走るボードをサポートするために二次ジョイストまたはブロッキングが必要になる場合があります。

根太の切断端を処理したりシールしたりする必要がありますか?

処理された木材根太の場合、工場で適用される圧力処理が木材に深く浸透せず、切断面に未処理の芯材が露出するため、切断直後に切断端を常に互換性のある木口防腐剤で処理する必要があります。 WPC およびアルミニウムジョイストは端部処理を必要としません。その耐食性と耐湿性は材料に不可欠であり、切断による影響を受けません。

根太はどのようにして下の支持構造に固定されますか?

根太は通常、独自の方法を使用して梁、支持材、または台座のヘッドプレートに固定されます。 根太 ハンガー、アングルブラケット、または根太ウェブを介して直接ネジで固定します。台座システム上のアルミニウムジョイストの場合、ジョイストは通常​​、台座ヘッドのサドルまたはチャネルに設置され、クリップで留めるか、ネジで留めるか、上のデッキの重量によって保持されます。固定方法に関係なく、根太は次のようなものに対して固定する必要があります。 横方向の動きと縦方向の隆起 すべてのサポートポイント、特に高所または風にさらされる場所で。

ジョイストの長さの間に拡張ギャップを残す必要がありますか?

WPCジョイストの場合、わずかな拡張ギャップ 3～5mm 熱膨張に対応するために、隣接する根太の長さの間の突き合わせ部分に残しておく必要があります。アルミニウム根太は、同じ温度範囲では WPC よりも膨張が少ないですが、それでも、長時間の使用では接合部に 2 ～ 3 mm の隙間があるとメリットが得られます。屋外で使用する場合の根太は、木材が膨張する湿った状態での端粒の圧縮や接合部の座屈を防ぐために、接合部に常に隙間を設ける必要があります。屋外環境では、根太材を完全に突き合わせた隙間ゼロの状態で決して設置しないでください。
